Комплект К-100-АКЛ предназначен для обнаружения попытки перелаза через заграждение, имеющее козырек из АКЛ. Для применения преимущественно на бетонных и кирпичных заграждениях, где разрушение полотна заграждения маловероятно.
В комплект поставки входит:
- охранный периметровый трибоэлектрический извещатель "Гюрза-035ПЗ"- 1 к-т;
- кабельный чувствительный элемент (10Пх0,4 SKICHEL) - 100 м и 10 м (ЗИП);
- проволока вязальная оцинковая термически обработанная диамтером 1,6 (для крепления ЧЭ) - 1 кг;
- муфта соеденительная (ЗИП) - 2 к-т;
- труба гофрированная ПА безгалогенная (HF) стойкая к ультрафиолету разрезная черная dвн 5,0 мм, dнар 7,2 мм - 5 м;
- монтажная скоба диаметром 8 (для крепления трубы) - 15 шт;
- мелкомонтажный крепежный материал: винт самонарезающий 4,2*25 - 15-20 шт, дюбель тип К 6*25 - 15-20 шт.
Принцип действия:
Чувствительный элемент (ЧЭ) – трибоэлектрический кабель жестко крепится к АКЛ. Нарушитель, преодолевая козырек из АКЛ, независимо от способа преодоления, деформирует его, соответственно деформируется и ЧЭ. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле. Совместим с любой приемно-контрольной аппаратурой.
Основные характеристики:
- Электропитание извещателя осуществляется от бесперебойного источника постоянного тока в диапазоне питающих напряжений от 8 до 35 В.
- Устойчивость к влиянию радиочастотного электромагнитного поля (УИ1) 4 степени жесткости (напряженность электромагнитного поля 10 В/м в диапазоне частот от 80 до 1000 МГц по ГОСТ 30804.4.3).
- Ток, потребляемый извещателем от источника постоянного тока при включенном настроечном светодиоде (в режиме «Тревога») - не более 3,5 мА.
- Тип выходного сигнала извещателя - размыкание контактов выходного оптореле.
- Степень защиты IP55.
- Рабочая температура от -65°С до +70°С.
- Металлический корпус блока обработки сигналов.

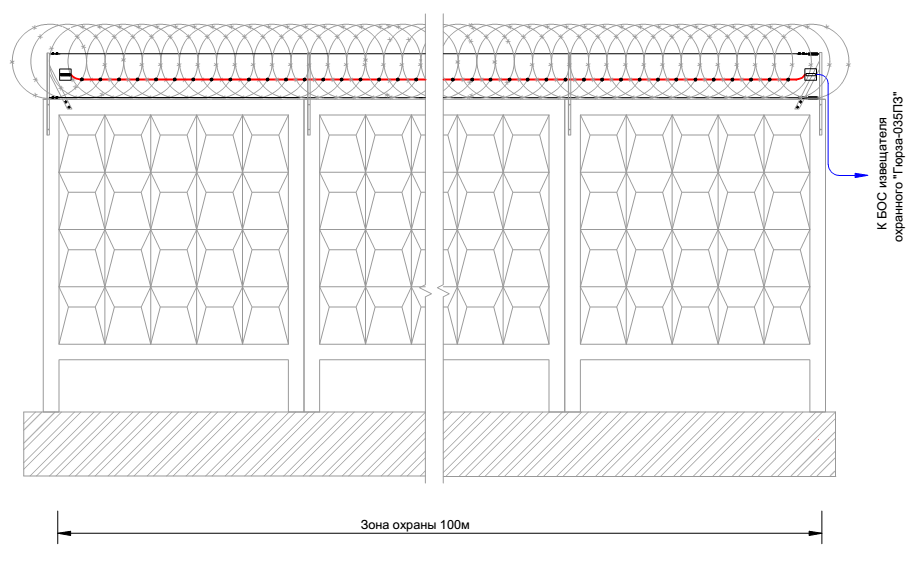

Схема охраны заграждения с козырьком из АКЛ комплектом К-100-АКЛ:
ИНФОРМАЦИЯ ДЛЯ ТРАНСПОРТИРОВКИ
- упаковка 41×42×27см,
- вес 11,6 кг.
